配电柜电气传动操控线设备提示

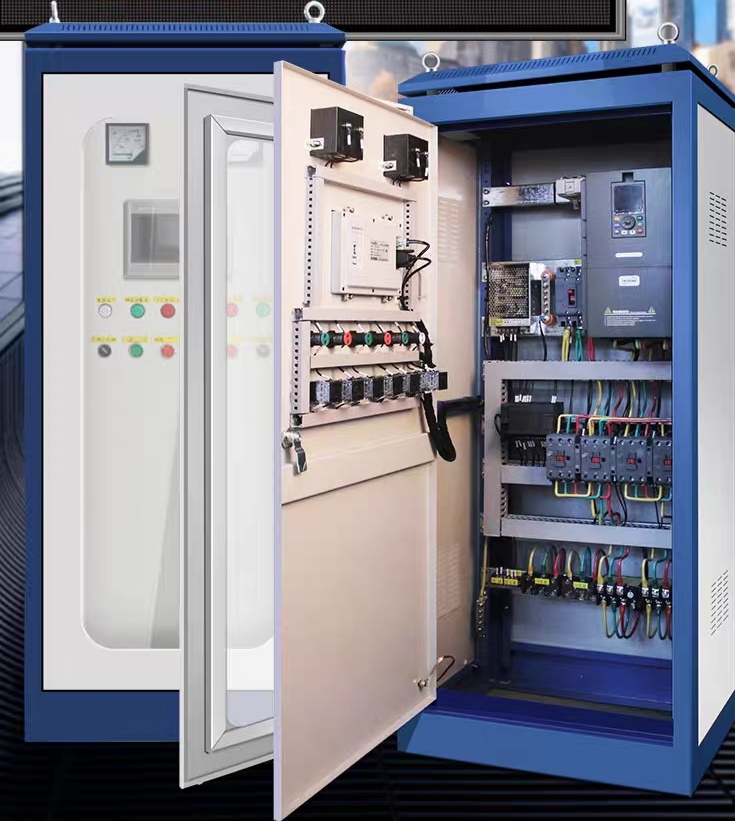

配电柜类型很多，常用的电力拖动配电柜操控线须把握。动力柜给整台机器的正常作业提供动力的电气操控柜组合，有熔断器、断路器、触摸器、变频器、高压柜、变压器等等 。配电箱数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、丈量仪表、维护电器和辅佐设备拼装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。

开关柜一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需求设置。如仪表，自控，电动机磁力开关，各种沟通触摸器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保首要设备的低周减载。电机操控线路的设备须契合有关技能文件的规定。而应习惯设备环境需求的电机的操控线包含电机的启动、制动、反转和调速等，操控线大部分是使用各种触摸电器，如触摸器、继电器、按钮等。

一个配电柜操控电路可以相对简略或相当杂乱。然而，任何杂乱的电驱动线路总是由许多组合的简略的有机联络来操控。因此，杂乱性是不是在设备时不同的操控线相同，技能文件的内容所需求的。

关于配电柜电气工程设备出厂前应随配电体系设备附有配电箱接线原理图，一般来说都是经过纸质资料可把有关数据资料归在一个信息技能办理文件里，电气接线图能清楚学生表明电气自动化设备的全部器材，便利电工进行接线和检修并能有效施行电气设备和电网的衔接。

电动机拖动体系操控技能线路的设备一个步骤和诀窍如下:

1、按元件设备明细表配齐生活电器操控元件，并进行查验。

配电柜一切电气操控设备至少应有制造厂称号或商标，型号或质数，作业电压特性及数值等。 如果作业电压表在操作线路图上，则设备线圈上的符号应明显

2. 配电操控箱(柜、板)设备

操控电路板尺度应根据在器具组织来确定。

(1)电器的组织学生尽可能拼装在一起，使其发展成为一台或几台操控体系设备。只有经过那些企业须设备在一个特定目标方位上的器材，如按钮、手动办理操控作业开关、方位信息传感器、离合器、电动机等，才允许涣散设备在指定的方位上。

当加热元件被设备时，里边的一切元件的温度上升须保持它们的公役范围内。大发热元件，例如电动机的起动，制动电阻器等，设备时须分开，如果需求的话，可以冷却。

(2)可接近性，一切电器企业须设备在便于进行替换、检测可以便利的当地

为便于配电柜的检修或调整，箱内电器元件须在距地面0.4~2米之间。 一切接线端子须位于离地至少0.2米的方位，以便利拆线。

(3)配电柜内的元器材间距和漏电间隔

摆放设备须契合预定的间距和爬电间隔和相关服务条件应在显露的操控箱被认为是，操控箱和导体壁欧洲的带电部件之间无电弧：250伏或更小，该空隙它应不小于15毫米; 250至500伏的电压，空隙应不大于25毫米。

(4)低压操控箱内电器的组织除咱们须树立契合上述问题有关技能要求外，还应做到

1）除了手动操控开关，灯和丈量设备，不要在门上设备的任何设备。
