开关柜和配电箱的区别？？

2021-04-06 14:15:42

次

配电箱和开关柜除了功能、安装环境、内部构造、受控对象等不同外，显著的特点是外形尺寸不同，配电箱体积小，可暗设在墙内，可矗立在地面。而开关柜体积大，只有装置在变电站、配电室内。

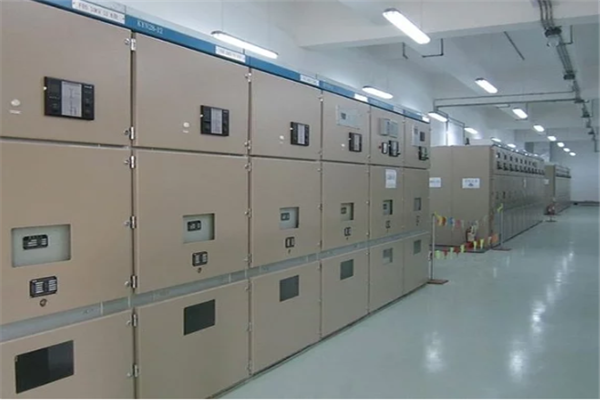

开关柜

开关柜(switch cabinet)是一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置。如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。

开关柜(switchgear)的主要作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护用电设备。开关柜内的部件主要有断路器、隔离开关、负荷开关、操作机构、互感器以及各种保护装置等组成。

开关柜的分类方法很多，如通过断路器安装方式可以分为移开式开关柜和固定式开关柜;或按照柜体结构的不同，可分为敞开式开关柜、金属封闭开关柜、和金属封闭铠装式开关柜;根据电压等级不同又可分为高压开关柜，中压开关柜和低压开关柜等。主要适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织、厂矿企业和住宅小区、高层建筑等各种不同场合。

配电柜(箱)分动力配电柜(箱)和照明配电柜(箱)、计量柜(箱)，是配电系统的末级设备。配电柜是电动机控制的统称。配电柜使用在负荷比较分散、回路较少的场合;电动机控制用于负荷集中、回路较多的场合。

分别是指分动力配电柜和照明配电柜、计量柜等配电系统的末级设备。
